MÁY ĐÁ VIÊN TINH KHIẾT 5 TẤN

Mã sản phẩm: VD5T
Giá: 0 VNĐ
Máy đá viên tinh khiết 5 tấn mới là một sản phẩm đột phá về công nghệ chất lượng và thẩm mỹ.

Thông tin chi tiết

Tên sản phẩm: MÁY NƯỚC ĐÁ TINH KHIẾT 5 TẤN
Hình ảnh:
Download:   (Tải tài liệu về)
Video:
Mô tả:




Quy trình sản xuất.
Quy trình sản xuất đá tinh khiết tiêu chuẩn thì nguồn nước máy, nước giếng, nước ngầm, được xử lý qua hệ thống lọc thẩm thấu ngược, và diệt vi khuẩn bằng tia cực tím. Các bộ phận khuôn đá, dao cắt đá, bồn cấp nước làm đá, cối lạnh và gàu tải đá của hệ thống máy sản xuất nước đá viên tinh khiết đều bằng inox, không bị rỉ sét theo thời gian.
Chu trình sản xuất nước đá khép kín hoàn toàn tự động, không có sự tiếp xúc trực tiếp với bàn tay con người do đó nước đá viên tinh khiết hoàn toàn đảm bảo an toàn vệ sinh thực phẩm.
Yêu cầu tiêu chuẩn.
Chất lượng nước làm đá phải đạt 40 tiêu chí về kim loại nặng, thành phẩm đá phải đạt 22 tiêu chí, trong đó có 6 tiêu chí về vi sinh vật thì mới được Sở Y tế cấp giấy đạt chuẩn chất lượng. Tuy nhiên, theo BS Hàn Tự Do, Phó Chánh thanh tra Sở Y tế Hà Nội thì ngay tại các cơ sở được cấp giấy chứng nhận thì chất lượng đá vẫn có sự khác biệt, bởi có cơ sở đạt ngưỡng tối thiểu, có cơ sở đạt ngưỡng tối đa, thậm chí đạt tiêu chuẩn quốc tế. Như vậy, với các cơ sở sản xuất gia công,chất lượng càng không được đảm bảo.
Nhưng làm sao thể phân biệt giữa đá gia coâng và đá viên tinh khiết ?
Nghiên cứu tại phòng Kiểm định chất lượng của công ty cho thấy rằng : Chúng ta  khẳng định rằng có thể phân biệt đá viên tinh khiết ….. thứ thiệt và đá viên thủ công nếu chịu khó để ý một chút:
- Đá viên bình thường khi tan hết để lại cặn, vẩn đục. Đá viên tinh khiết cho vào cốc nước vẫn trong suốt, có thể nhìn thấu sang bên kia. Khi tan hết, nước trong như nước khoáng.
- Đá viên tinh khiết lâu tan chảy gáp 4 – 5 lần so với đá viên gia công.
Máy sản xuất đá tinh khiết dạng ống.
Các dòng máy sản xuất đá tinh khiết dạng ống do VIỆT ĐỨC cung cấp có công suất từ 1 tấn/24 giờ đến 50 tấn/24 giờ hoặc có thể cao hơn. Các sản phẩm này có thể dùng trong ăn uống sinh hoạt hàng ngày hoặc các hệ thống làm lạnh, dùng phổ biến nhất là các nhà hàng, cửa hàng thức ăn nhanh, siêu thị, trung tâm y tế, trường học, CLB/bars, …
Các sản phẩm đá tinh khiết rất an toàn cho môi trường khi. Tất cả các bộ phận của máy có tiếp xúc với nước đều được làm bằng thép không rỉ (inox).
Các tính năng nổi bật của máy đá tinh khiết VIỆT ĐỨC.
·         Công suất cung cấp: Từ 1,000kgs/24h đến 50,000kgs/24h hoặc cao hơn.
  • Thiết kế kỹ thuật đơn giản.
  • Kích thước gọn, thẩm mỹ.
  • Vận hành không yêu cầu công nhân lành nghề.
  • Độ bền cao. Chi phí bảo trì, bảo dưỡng thấp.
  • Tiết kiệm năng lương.
  • Thiết bị thay thế đầy đủ, dễ tìm.
  • Máy chạy êm không nghe tiếng ồn.

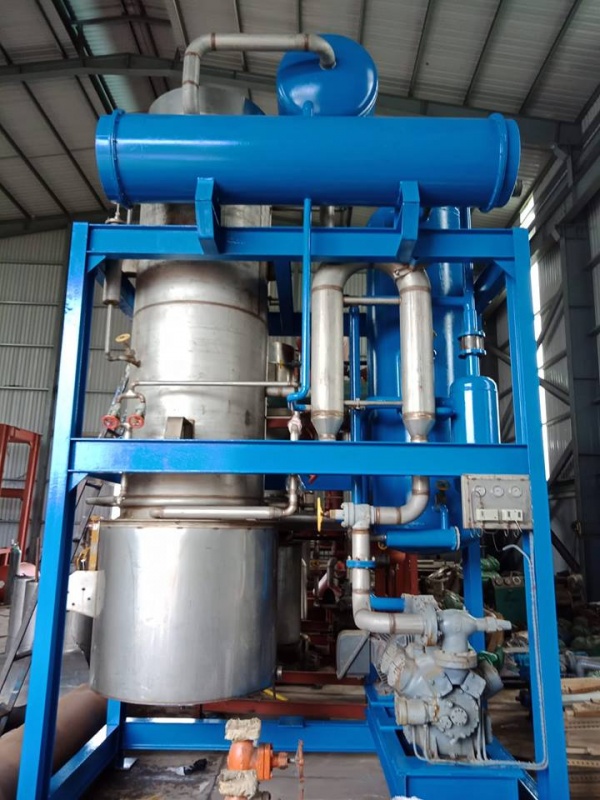

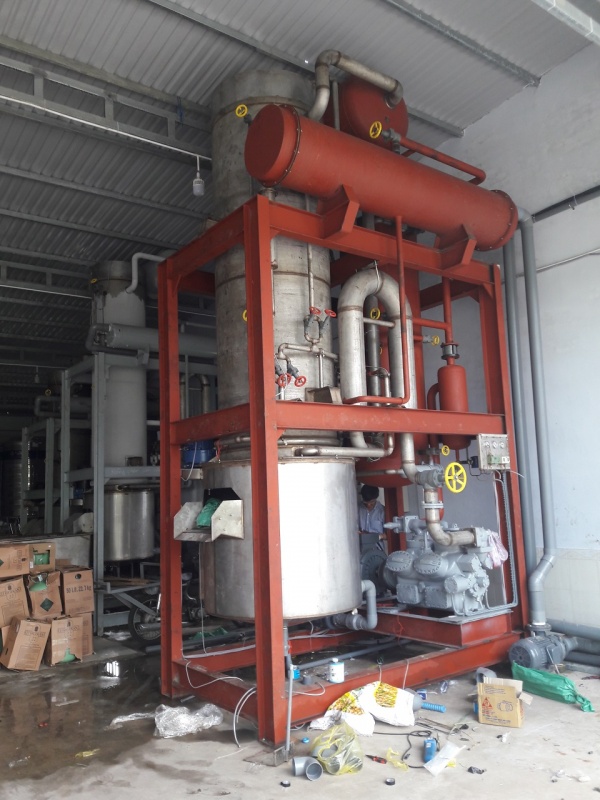

Kết cấu của máy đá tinh khiết VIỆT ĐỨC.
  • Khuôn đá ống bằng thép không gỉ (inox304)
  • Bộ chia nước làm bằng elastic, tạo ra một miếng đệm
 bên ngoài bền bỉ cho kết nối giữa các khuôn đá và bộ chia nước
  • Môi chất lạnh: R22/R404A/Ammonia
  • Dao cắt đá: Làm bằng thép không gỉ điều khiển bở motor hộp số được thiết kế đặc biệt cho việc sản xuất các viên đá hình trụ hay xay vụn đá bằng cách đổi chiều motor cắt và sử dụng bộ chuyển mạch để  điều khiển cho chức năng này.
  • Motor cắt đá: Được thiết kế để đảm nhận chức năng nặng nề là cắt rời các viên đá theo kích thước chuẩn
  • Máy bơm nước: Dạng bơm ly tâm được đúc bằng gang, đủ lớn để lưu thông lượng nước sẽ được đông lạnh nhiều lần và tạo ra màng nước đá tinh thể trong suốt.
  • Gàu tải đá được làm bằng thép không gỉ (Inox 304) đảm bảo vệ sinh.
  • Van cấp ga và van xả đá nhập khẩu từ đan mạch hoặc nhật bản hoặt động ổn định, tuổi thọ cao.
  • Bầu ngưng nhập khẩu từ USA/JAPAN.
  • Máy nén của USA/JAPAN hoạt động ổn định, độ bền cao, chạy êm không gây nhiều tiếng ồn.
  • Bảng điện điều khiển: Truy cập vào hệ thống bảng điện tư động thực hiện qui trình đông đặc và rã đông một cách chính xác và đáng tin cậy từ năm này qua năm khác.
Kích cỡ viên đá:
-         Đá lớn : 47 x 80 mm.Thường sử dụng uống bia, nước ngọt …
-         Đá trung bình loại lớn : 38 x 40 mm.Thường sử dụng uống trà đá, uống rựu …
-         Đá trung bình loại nhỏ:  34 x 40 m.Thường sử dụng uống trà đá, uống rựu …
-         Đá nhỏ : 19 x 20 mm.hường sử dụng uống café, nước trái cây, nước pha chế …

MÁY SẢN XUẤT ĐÁ VIÊN MDVD CÔNG SUẤT 5TẤN/24H CÓ CÁC MODUL SAU:
STT MODEL Kích thướt viên đá Công suất
Kg/24H
Trọng Lượng (Net)
Kg
Kích thước máy DxRxC(mm) Điện thế Máy Nén
(HP)
1 MDVD- 5TB 47x 80 5000
+600Kg
2800-3000Kg
4700x1800x4000mm

380/3/50 40
2 MDVD- 5TT 34 x 40
3 MDVD- 5TC 19x 20

BẢNG THÔNG SỐ KỸ THUẬT  MÁY NƯỚC ĐÁ TINH KHIẾT MDVD 5T/24H SAU:
STT TÊN THIẾT BỊ TÌNH TRẠNG SỐ LƯỢNG XUẤT XỨ BẢO HÀNH

1

Máy nén  40HP

96%

01 Bộ

USA

     12 tháng


2

Bầu ngưng tụ  45HP
(Đã kiểm định)

96%


01 Bộ



JAPAN


     12 tháng

3

Bơm nước tháp giải nhiệt  3HP

100%


01 Cái

TECCO

     12 tháng

4

Bơm nước lạnh  2HP

100%


01 Cái

TECCO

     12 tháng

5

Motor giảm tốc dao cắt   1HP


100%



01 Cái

HITACHI

     12 tháng


6

Cối làm  lạnh đá Inox (hàng mới 100%, vỏ cối đá dày 8 ly Inox , ống khuôn đá là ống hàn dày 1,5 ly vật liệu INOX 304)


100%



01 Cái


VIỆT NAM


24 tháng

7

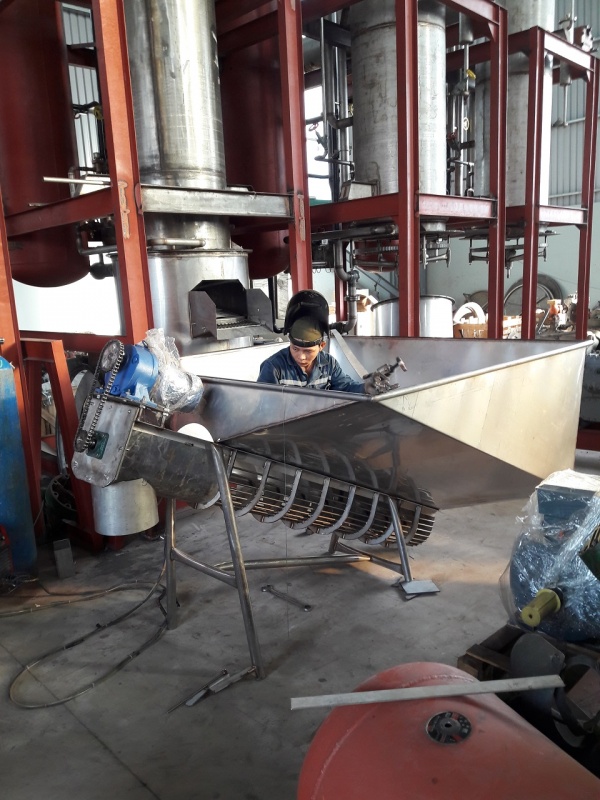

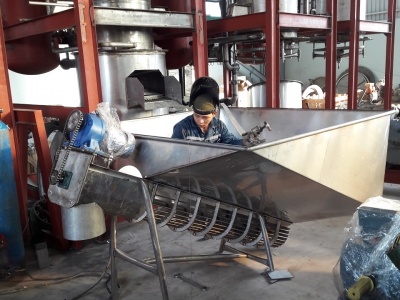

Cụm vít tải ra sản phẩm Inox

100%



01 Cái



VIỆT NAM

12 tháng

8

Motor vít tải   1HP

100%


01 Cái

HITACHI

     12 tháng


9


Tháp gải nhiết  20RT


100%



01 Bộ


ĐÀI LOAN


12 tháng


10


Bình chứa gas (Đã kiểm định)



100%



01 Cái



VIỆT NAM

12 tháng

11

Tủ điện điều khiển + linh kiện


100%



01 Tủ


JAPAN


12 tháng


12


Khung máy thép I120, U120


100%





01 Khung



VIỆT NAM



60 tháng

13

Rơ le áp suất dấu

100%


01 Bộ

HTS


12 tháng

14

Rơ le áp suất cao, thấp

100%


02 Bộ

HTS

12 tháng

15

Van cấp gas

100%


01  Cái

DANFOSS
(Đan Mạch)

12 tháng

16

Gas R22, NH3

100%


200Kg

INDIA

12 tháng


17

Dầu máy Shell 46

100%


02 Thùng

CLAVUS

12 tháng

18

Đồng hồ áp thấp, cao , dầu.

100%


03 Bộ

TAIWAN


12 tháng

19

Van xả nóng(xả đá)

100%


02 Cái

DANFOSS
(Đan Mạch)

12 tháng


20


Bộ làm sạch nước(Chia nước)


100%



Từng loại máy(Đá bia hay cà phê)


VIỆT NAM


12 tháng


21

Bộ dao cắt đá Inox


100%



01 Bộ


VIỆT NAM


12 tháng

22

Phin lọc gas


100%



01 Bộ


TAIWAN



12 tháng

23

Van chặn

100%


8 Bộ

TAIWAN


12 tháng

24

Van tiết lưu

100%


02 Bộ

TAIWAN


12 tháng

25

Van một chiều

100%


01 Bộ

TAIWAN


12 tháng

26

Thùng chia nước inox

100%


01 Cái

VIỆT NAM

12 tháng

27

Bầu tách lỏng

100%


01 Cái

VIỆT NAM

12 tháng

28

Phao cấp gas

100%


01 Cái

TAIWAN


12 tháng

29

Phao xả đá

100%


01 Cái

TAIWAN


12 tháng

30

Mặt sàn dưới máy đá Inox 304

100%


01 Bộ

VIỆT NAM

12 tháng

31

Mặt sàn trên máy đá Inox 304

100%


01 Bộ

VIỆT NAM

12 tháng

32

Van nạp gas

100%

01 Cái

TAIWAN

12 tháng

33

Bộ hoá nhiệt

100%


01 Bộ

VIỆT NAM

12 tháng

34

Cụm phao cấp gas Inox

100%


01 Cụm

VIỆT NAM

12 tháng

BẢNG CHI TIẾT HỆ THỐNG ĐIỆN TỰ ĐỘNG
STT NỘI DUNG CHI TIẾT TÌNH TRẠNG S.LƯỢNG XUẤT XỨ BẢO HÀNH

01

Contacter  65 A + relay – Mitsubishi


100%


01 Bộ

Japan

12 tháng

02

Contacter 11 A + relay – Mitsubishi

100%


04 Bộ

Japan

12 tháng

03

PLC Logo

100%

01 Bộ

Đức

12 tháng

04

Cầu chì 5A

100%


03 Bộ

Japan

12 tháng

05

CB 100A  - Mitsubishi

100%


01 boä

Japan

12 tháng

06


Relay kiến  -Omron

100%


05 Bộ

Japan

12 tháng

07

Tủ điện, dây, nút nhấn, đèn, đầu coss….

100%


Bộ

Đài Loan - Japan

12 tháng

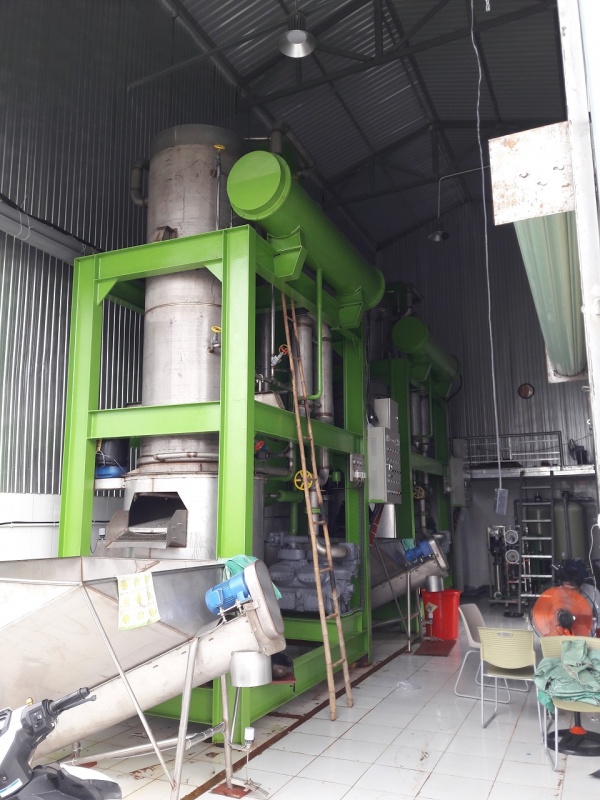

Mặt bằng lắp đặt máy làm đá viên VD5T.

   Để có thể lắp đặt hệ thống Máy làm đá viên VD5T, khách hàng cần chuẩn bị mặt bằng với diện tích như sau: Dài x Rộng x Cao  = 5mx3mx5m.

Lưu ý khi sử dụng và bảo quản máy làm đá viên VD5T.

- Nguồn điện: Vì đây là loại máy làm đá công suất tương đối lớn, nên bạn cần chú ý về mức điện áp phù hợp với thiết bị, chọn dây điện có tính cách nhiệt, cách điện tốt, độ dầy vừa phải và cách lắp đặt mạng điện cho hợp lý.

- Về nguồn nước: Nên sử dụng nước đã được lọc sạch, nước máy,... Ngoài ra, trong quá trình dẫn nước từ bên ngoài vào trong máy, các đường ống nước sau khi sử dụng một thời gian sẽ dễ bị lắng đọng nước và nhiều cặn bẩn, nguồn nước sẽ bị đục và nhờn, do đó cần phải vệ sinh bộ lọc theo thời gian quy định của chúng tôi.

- Không gian và cách bố trí: Bạn nên nghiên cứu vị trí lắp đặt máy làm đá viên VD5T một cách cẩn thận, lựa chọn những nơi thoáng mát. Nếu để máy ở những nơi ẩm thấp, những nơi có ánh nắng mặt trời chiếu trực tiếp, điều này sẽ làm giảm năng suất cũng như chất lượng của đá viên.

 - Nên định kỳ kiểm tra bảo dưỡng, vệ sinh hoặc thay thế mới các linh kiện nếu cần thiết, ngăn không cho các vi sinh vật phát triển làm hư hại đến máy.

LINH KIỆN PHỤ TRỢ.

1. Kho lạnh: Thường sử dụng kho có kích thước Dài x Rộng x Cao = 3x2,5x2,5 m = 18,75m3, với dung tích này thì kho có thể chứa tối đa 4 tấn đá, đảm bảo vẫn có đá sử dụng trong trường hợp phải bảo trì máy, bị mất điện, tích trữ đá vào ban đêm hay tích đá trong ngày mưa.



2. Hệ thống lọc nước: Với máy làm đá viên VD5T bạn sẽ cần hệ thống lọc nước có công suất từ 400 L/H trở lên. Có thể dùng hệ thống lọc nước tiệt khuẩn theo công nghệ Nano hay hệ thống lọc nước tinh khiết theo công nghệ RO để làm đá viên vì hai hệ thống này đều cho chất lượng nước đạt tiêu chuẩn nước uống trực tiếp 6-1/2010/BYT của bộ y tế.




-   Hệ thống lọc nước theo công nghệ Nano không có nước thải và giá thành rẻ thường chỉ có chi phí từ 20 triệu là đảm bảo nước cho máy đá VD3T chạy liên tục cả ngày.

-   Hệ thống lọc nước theo công nghệ RO thì có từ 50% nước thải trở lên, chi phí từ 55 triệu là có thể làm được.

-          Thời gian thực hiện : 45 ngày.
-          Bảo hành                   : 12 Tháng.
-          Phương thức thanh toán: Thanh toán thành 4 đợt.
·         Đợt 1: Thanh toán 50% sau khi ký hợp đồng.
·         Đợt 2: Thanh toán 25% trước khi tập kết toàn bộ máy và thiết bị đến nơi lắp đặt.
·         Đợt 3: Thanh toán 20% sau khi lắp đặt máy xong, ký nghiệm thu và bàn giao máy.
·         Đợt 4: Thanh toán 5% còn lại sau khi hết thời gian bảo hành máy.
